不锈钢规整填料


产品分类:规整填料
发布日期:2020-07-31
浏览:
订购电话:13833819959/0318-7999959
产品详情

不锈钢规整填料是由不锈钢薄板或丝网片限制不同规范的波纹后制面不同比外表积的填料塔填料:主要各类有孔板波纹填料、刺孔板波纹填料、丝网波纹填料。这三种规整填料前二种是由金属薄板制成,最终一种丝网波纹填料是由金属丝织成的密度不少于60目的金属丝网制成。

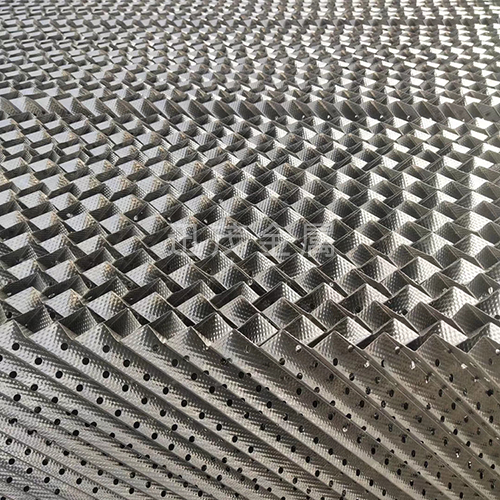

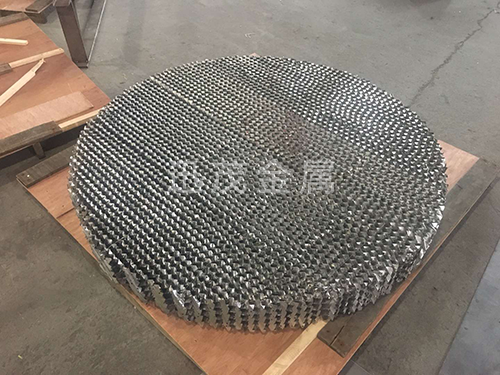

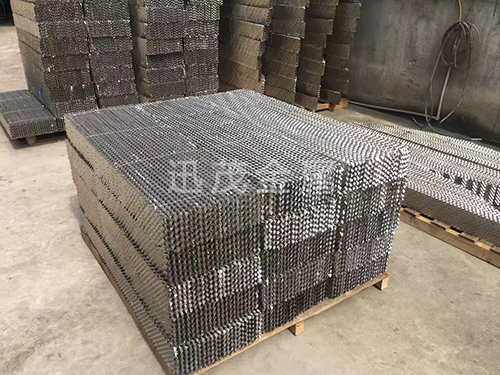

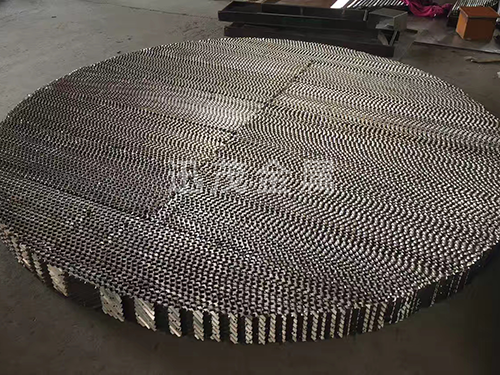

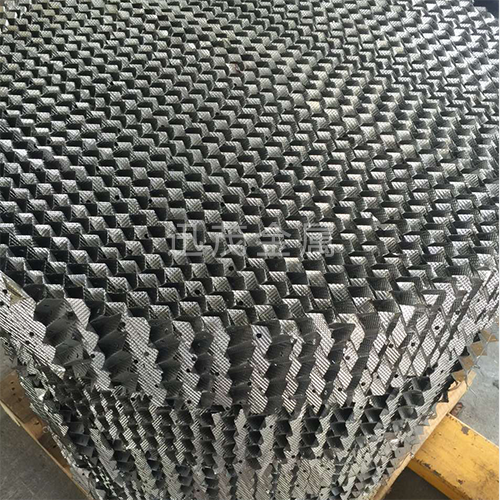

孔板波纹填料是使用最广的不锈钢规整填料是在薄板外表打上3mm左右的圆孔后按不同规范限制出波纹,波纹片倾角为30°或45°,最终按生产规范要求组装而成的规整填料,具有阻力小,气液散布均匀,效率高,通量大、放大效应不明显等特色,使用于负压、常压和加压操作。

孔板波纹填料几何特性

主要填料型号

材质

峰高mm

比表面积m2/m3

水力直径dh mm·

倾斜角ω

空隙率ε%

F因子m/s

理论塔板数No/m

压力降mmHg/m

SM125

不锈钢

24

125

31.5

45

98.5

3

1-1.2

1.5

SM250

不锈钢

12

250

15.8

45

97

2.6

2--3

1.5-2

SM350

不锈钢

8

350

12

45

95

2

3.5--4

1.5

SM450

不锈钢

6.5

450

9

45

93

1.5

3--4

1.8

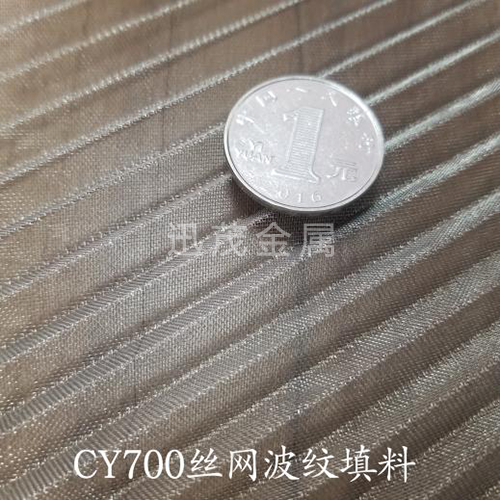

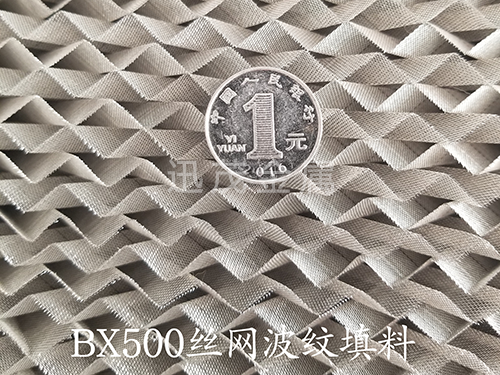

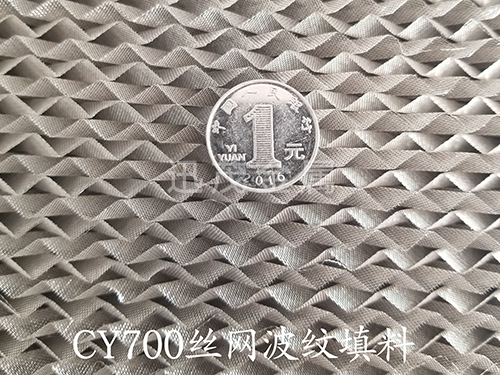

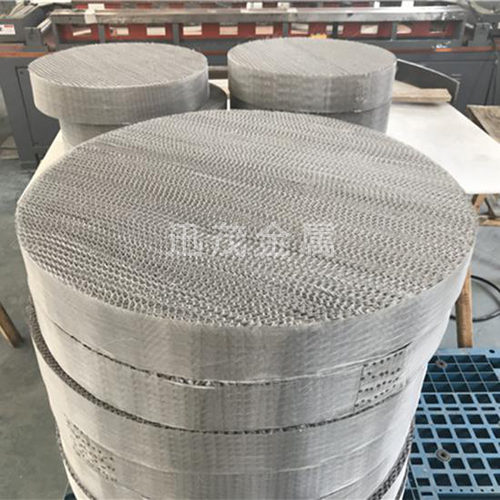

不锈钢丝网波纹规整填料是金属丝织成的密度不少于60目的金属丝网并按工艺要求压成波纹的丝网片排列而成, 波纹片倾角30°或50°,相邻两波纹片方向相反,在塔内填装时,上下两人盘填料交织90°叠放。 具有高效、压降低和通量大的长处,产品有BX、CY型,这种规整填料常用于难分离和热敏性物系的真空精馏, 常压精馏和吸引进程。

填料型号

材质

峰高mm

比表面积m2/m3

空隙率ε%

堆积密度kg/m3

水力直径dh mm·

倾斜角度

F因子m/s

理论塔板数No/m

压力降Pa/m

W700(CY)

不锈钢

4.3

700

87-90

180

5

45度

1.2-2.4

6--9

670

W500(BX)

6.3

500

95

140

7.3

30度

2-2.4

4--5

200

W250(AX)

12.5

250

97

70

9

30度

2.5-3.5

2.5-3.0

25-120

不锈钢刺孔波纹填料是斜不锈钢薄板先碾压出密度很高的小刺孔再压成波纹板片组装而成的规整填料,由于外表特别等刺孔结构,提高了填料等光滑性能,并能坚持不锈钢丝网波纹填料等性能。

它与金属孔板波纹填料的主要区别在于板片表面不是冲压孔,而是刺孔,用辗轧方式在板片上辗出很密的孔径为0.4~0.5mm小刺孔。其分离能力类似于网波纹填料,但抗堵能力比网波纹填料强,并且价格便宜,应用较为广泛



产品应用:金属丝网波纹填料主要应用于精馏系统、甲醇等装置中。 国内联醇厂家大部分都选用双塔精馏工艺,主、预精馏塔几乎都选用板式结构,虽然投资少,但是由于塔身高,操作弹性小,结构复杂,使安装和检修十分困难;能耗高,使实际生产中粗甲醇、水、电、汽等消耗量增加,极大地削弱了产品的竞争力,而且控制点多,操作复杂,工艺指标反应滞后,调整时间长,产品质量也不太稳定.经过认真论证,特开发双塔精馏工艺,但核心设备选用新型主、预塔都为填料型的精馏塔,塔内填料采用高效的不锈钢丝网波纹填料,它具有比表面积大,液体均布能力强,塔体阻力小,传质、传热效率高,操作弹性大,安装检修方便等优点.而且能使主、预塔的塔高降低三分之一.因此,在实际生产中,产品质量好、消耗低、易操作、工艺指标调整快,同时产品也具有较强的竞争力.
