当前位置:网站首页 >> 产品中心 >> 丝网除沫器

丝网除沫器


产品分类:丝网除沫器
发布日期:2018-05-31
浏览:
订购电话:13785860003/13730520001
产品详情

丝网除沫器

产品名称:丝网除沫器丝网除雾器、丝网捕沫器、气雾分离器、气雾分离丝网除雾器、丝网破沫器、丝网阻雾气。

产品材质:201 304 304A 304L 321 316L 2205等。

产品规格:直径:DN300-6400mm  厚度:100-500mm

产品型式:HG/T21618丝网除沫器、HG/T21518丝网除沫器、HG5标准型丝网除沫器、波浪型系列丝网除沫器和其它型式的丝网除沫器、丝网除雾器制品等。

丝网型式:标准型、高效型、高穿透型。

安装形式:上装式、下装式、抽屉式。

产品用途:丝网除沫器(除雾器)用于分离塔中气体夹带的液滴,以保证有传质效率,降低有价值的物料损失和改善塔后压缩机的操作,一般多在塔顶设置丝网除沫器。可有效去除3-5μm的雾滴,塔盘间若设置除沫器,不仅可以保证塔盘的传质效率,还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外,除沫器丝网还可以作为仪表工业中各类仪表的缓冲器,以防止电波干扰的电子屏蔽器等。





一、

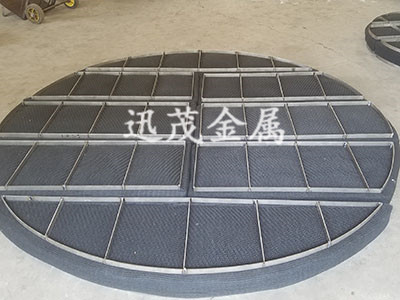

网块构成示意图  1--丝网;2--定距杆;3--格栅


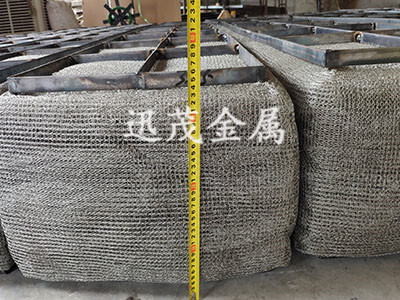

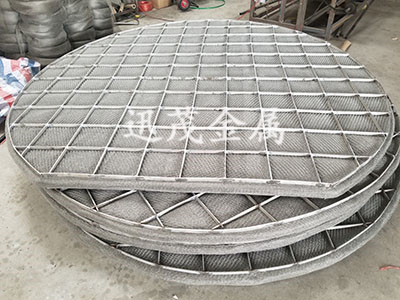

    丝网除沫器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成,丝网为各种材质的气液过滤网,气液过滤网是由金属丝或非金属丝组成。气液过滤网的非金属丝由多股非金属纤维捻制而成,亦可为单股非金属丝.


二、丝网除沫器标准:

    1、 HG/T21618-1998丝网除沫器

    制作丝网除沫器时所用的气液过滤网和支承件装置均由我厂按照化工部HG/T21618-1998丝网除沫器标准生产(除沫器的厚度和密度也可以根据用户的需求生产)。我厂生产的丝网除沫器不但能滤除悬浮于气流中的较大液沫,而且能滤除较小和微小液沫,广泛应用于化工、石油、塔器制造、压力容器等行业中的气液分离装置中。

丝网除沫器的型式:

  举例一:DN2000MM,H150MM,气液过滤网形式为SP型,材质为304,格栅、支撑件材质为Q235-A的上装式丝网除沫器标记为:HG/T21618-1998丝网除雾器 S 2000-150SP304/Q235-A。

  举例二:DN4000MM,H100MM,气液过滤网形式为DP型,材质为316L,格栅、支撑件材质为304的下装式丝网除沫器标记为:HG/T21618-1998丝网除雾器X4000-100DP316L/304。

注:上装式及下装式丝网除沫器的选用:当入孔位置开设在丝网除沫器的上面,或无入孔而有设备法兰时,选用上装式丝网除沫器;当入孔益开设在丝网除沫器的下在,选用下装式丝网除沫器。



    2、 HG5-1404-81、HG5-1405-81、HG5-1406-81

    HG5-1404-81升气管型、HG5-1405-81缩径型、HG5-1406-81全径型丝网除沫器直径从300mm至6400mm,有100mm和150mm两种丝网高度。订货时只需提供图号及采用的材质。

标记示例:HG5-1406-81-11,304/304即表示格栅和丝网均采用304不锈钢,全径型上装式,直径为1600mm,高度100mm的丝网除沫器。

HG/T21618-1998丝网除沫器

    新标准合并了升气管型、缩径型和全径型的三种安装形式;并且提出了SP、HP、DP和HR四种网型和扩大了材料选用的种类;并在设置规格尺寸的间隔密度有所增加。

标记示例:HG/T21618丝网除沫器 S 1600-100 SP 304/304 即表示格栅和丝网均采用304不锈钢,上装式,直径为1600mm,高度100mm,网型采用SP的丝网除沫器。


HG/T21618-1998丝网除沫器用气液过滤网技术参数

型式代号

容积重量kg/m3

容积重量kg/m3

空隙率ε

SP
168

529.6

0.9788

HP128

403.5

0.9839

DP
186
625.50.9765
HR
134

291.6

0.9832


标准型气液过滤网技术参数

细丝直径dw(㎜)

网宽允许(mm)

堆积密度 ρ(㎏m3)

比表面积 α(㎡/m3)

空隙率 ε

扁丝(mm)

圆丝(mm)

±20mm

150
扁丝圆丝
0.981
0.1*0.40.23
475
320


高穿透型气液过滤网技术参数

细丝直径 dw(㎜)

网宽允许(mm)

堆积密度 ρ(㎏m3)

比表面积 α(㎡/m3)

空隙率 ε

扁丝(mm)

圆丝(mm)

±20mm

98
扁丝圆丝
0.9875
0.1*0.40.23
313
217


高效型气液过滤网技术参数

细丝直径 dw(㎜)

网宽允许(mm)

堆积密度 ρ(㎏m3)

比表面积 α(㎡/m3)

空隙率 ε

扁丝(mm)

圆丝(mm)

±20mm

182
扁丝圆丝
0.977

0.1×0.28

0.19
626
484


3、HG/T21586-1998抽屉式丝网除沫器

抽屉式HG/T21586-1998除沫器主要由丝网、丝网格栅组成的矩形条式丝网块代替原来的圆形网块,使用时在塔体外部只需要设置1-N个拆卸口,条形丝网块可直接沿导轨插入(维修时抽出)。

抽屉式丝网除沫器有下列优点:维修时维修人员不必进入塔体内部,避免了再恶劣条件下工作,只需将抽屉式丝网除沫器元件沿着导轨分块抽出,在平台上进行清洗,修理或更换除沫器元件即可,达到了方便快捷的效果,维修人员的安全也可得到保障。

抽屉式丝网除沫器的特点:

    ①不必进入塔内进行清洗,修理或更换。

    ②清理方便,使寿命延长,效果稳定。

    ③维修时间短、费用低、结构简单、投资少。

    ④用设置盲板的方式,能很快适应低负荷操作,提高了适应能力,扩大了应用范围。





    标记示例:除沫器公称直径为800mm、网块厚度为100mm,全部为不锈钢材质的抽屉式丝网除沫器,其标记为:HG/T21586.06-98  WME-800-100

除沫器公称直径所在塔设备或筒体内径标注。

HG/T21586-1998丝网除沫器标记方法


各种除雾器的特性


型式补集雾滴直径
阻力降Pa
分离效率雾滴携带因子Kv
进口气速范围m/s
惯性式>50100-60080-90

常压12-25

负压25

折流板式>15200-800
90-99

3-10
旋流板式
>101000-4000
90-990.085-0.105-10
旋风式

3000-5000

20-30
丝网式>5250-750
98-99

1-4

丝网除沫器材质:

    丝网除沫器用316和316L是常用的奥氏体不锈钢。同标准的304不锈钢相比较,316和316L对硫酸、硫化物溶液、钠及锰的盐溶液、盐酸溶液及磷酸溶液的耐蚀性都优于304,对醋酸、蚁酸、甲酸和热碱溶液也具有良好的耐蚀性。此类钢的含碳量较低,故焊接后可不进行热处理,尤其是称为超低碳不锈钢的316L,抗晶间腐蚀性能优于316,因此耐蚀性能更好。


国标代号国外代号

国标代号

国外代号

Q235-A

Q235-A
聚乙烯PE
0Cr18Ni9304
聚丙烯PP

00Cr19Ni10

304L聚氟乙烯PVC

1Cr18Ni9Ti

SUS321
聚四氟乙烯

PTFE F4

0Cr19Ni10Ti

321
聚全氟乙烯FTP F46

0Cr17Ni12Mo2

316

镍丝

N4、N6、N7、N8

0Cr17Ni12Mo2Ti

316Ti

钛丝及钛合金丝

TA2、TA3、TC3、TC4

00Cr17Ni14Mo2

316L
蒙乃尔Monel400 NiCu30

0Cr25Ni20Si2

310S

哈氏合金(20合金)

Hastelloy alloy C-276

00Cr20Ni25Mo4.5Cu

904L
因科镍

Inconel 625

0Gr19Ni13Mo3

317

NS-80

1Cr18Ni11Si4AlTi

00Gr19Ni13Mo3

317L黄铜线H65、H68、H62
以上材料均能与玻璃纤维,PP,PE,氟塑料混织紫铜T1、T2、T3

丝网除沫器原理

    在通常的化工操作中所碰到的气体中分散液滴的直径约在0.1~5000μm。一般粒径在100μm以上的颗粒因沉降速度较快,其分离问题很容易解决。通常直径大于50μm的液滴,可用重力沉降法分离;5μm以上的液滴可用惯性碰撞及离心分离法;对于更小的细雾则要设法使其聚集形成较大颗粒,或用纤维过滤器及静电除雾器。

    丝网除沫器,其主要用于分离直径大于3μm~5μm的液滴,工作原理如右图所示。当带有雾沫的气体以一定的速度上升,通过架在格栅上的金属丝网时,由于雾沫上升的惯性作用,使得雾沫与细丝碰撞而粘附在细丝的表面上。细丝表面上的雾沫进一步扩散及雾沫本身的重力沉降,使雾沫形成较大的液滴沿着细丝流至它的交织处。由于细丝的可湿性、液体的表面张力及细丝的毛细管作用,使得液滴越来越大,直至其自身的重力超过气体上升的浮力和液体表面张力的合力时,就被分离而下落,流至容器的下游设备中。只要操作气速等条件选择得当,气体通过丝网除沫器后,其除沫效率可达到97%以上,可以达到完全去除雾沫的目的。

非标丝网除沫器:

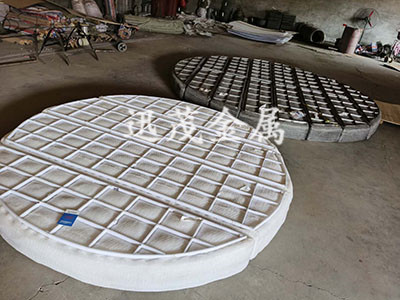

    丝网除沫器的应用非常广泛,我厂可为用户制作各种特殊形状及替代进口的各类除沫器。例如波浪型、嵌入型、外装型、SWD1型、方形、长方形及不规则型等等。除沫器的厚度和密度都可根据用户的需求生产。凡选用我厂产品的用户,若有需要,我厂均可提供配套的除沫器安装图和支承件零件图。


丝网除沫器装置示意图:
