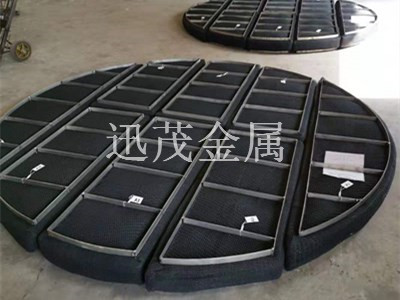

HG/T21618-1998丝网除沫器


产品分类:丝网除沫器
发布日期:2018-06-04
浏览:
订购电话:13785860003/13730520001
产品详情

HG/T21618-1998丝网除沫器标准是在原化工部标准HG5-1404-81HG5-1405-81HG5-1406-81、的基础上,结合丝网除沫器的实际使用经验及引进装置中的先进技术修订而成。如您设计选用除沫器可按此标准作为参考。除沫器丝网技术参数可参考按HT-2001除沫器丝网标准、HG/T丝网除沫器是一种气液分离装置。气体通过除沫器的丝网垫可除去夹带的雾沫。新修订的标准和原标准比较有如下的改变:1、将原来的三个标准合并为一个标准,便于选用。2、除沫的通径范围及规格有所调整,公称通径规格适当加密。3、增加了除沫器所采用的丝网型式,并给出了丝网的基本参数。4、增加了丝网及格栅的材料品种。5.增加了关于丝网除沫器的工艺计算内容,便于选用,21618-1998丝网除沫器标准。

本标准规定了丝网除沫器的结构、形式、规格、尺寸、技术要求、标记、选用及使用规定、

本标准适用于化工、石化、医药、轻工、环保等行业立式圆筒形设备使用的气液分离装置,用于分离气体中夹带的液滴直径大于3-5μm的雾沫。

丝网除沫器的规格范围为DN300-DN5200mm

此外丝网除沫器还有HG/T21586-1998丝网除沫器、HG5系列丝网除沫器等分类。

HG/T21618-1998丝网除沫器HG/T21618-1998丝网除沫器
HG/T21618-1998丝网除沫器HG/T21618-1998丝网除沫器

一、 丝网除沫器的结构

丝网除沫器是由气液过滤网垫(由若干块网块拼合而成)和支撑件两部分构成。

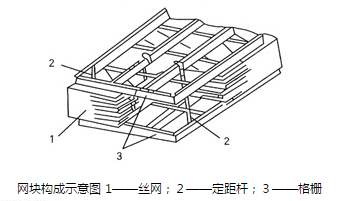

网块由若干曾平铺围绕的波纹型气液过滤网、格栅及定距杆等组合而成。

1DN2000mmH=150mm,过滤网型式为SP型,材料为NS-80,格栅、支承件材料为316的上装式丝网除沫器,标记为:HG/T21618丝网除沫器S2000-150 SP NS-80/316



2DN4000mmH=100mm,过滤型式为DP型,材料为316L,格栅、支承件材料为304的下装式丝网除沫器,标记为:HG/T21618丝网除沫器X4000-100 DP 316L/304
